- 南宫NG28EN655变频器在箔绕机的应用
- 箔绕机又名箔式线圈绕制机，箔式绕线机是绕制变压器箔式线圈的专用设备。箔式绕线机采用PLC自动控制变频无级调速系统、光电液压纠偏系统、自动焊接机构等自动化控制功能。确保了变压器绕箔的焊接质量，使变压器的损耗大幅度降低，其性能参数已经达到了国内行业的领先水平。
箔绕机又名箔式线圈绕制机，箔式绕线机是绕制变压器箔式线圈的专用设备。箔式绕线机采用PLC自动控制变频无级调速系统、光电液压纠偏系统、自动焊接机构等自动化控制功能。确保了变压器绕箔的焊接质量，使变压器的损耗大幅度降低，其性能参数已经达到了国内行业的领先水平。

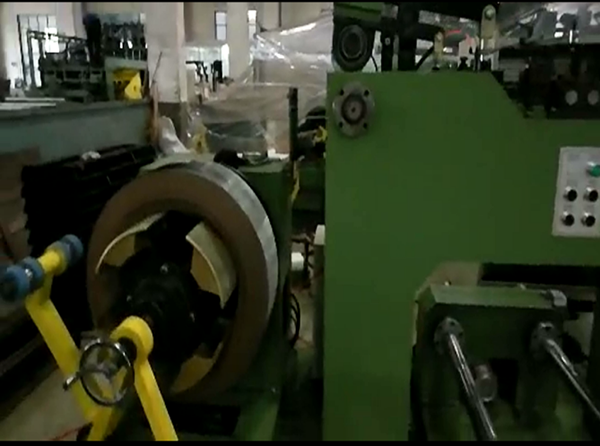

设备介绍
设备由三部分组成：上料、送料和退料、卷绕
上料：上料由变频器控制放卷电机使其处于锁死状态，防止放卷辊转动以方便上料；
送料和退料：变频器控制放卷电机向前和向后送料，顺利获得人工辅助将料送到收卷辊上并将材料端部固定在收卷辊上；
卷绕：收卷和放卷同时工作并使材料保持恒定张力。
系统配置
上料：由一台南宫NG28EN655型变频器控制放卷电机使其处于锁死状态，防止放卷辊转动以方便上料。变频器工作在转矩模式下，外部设定转矩给定并给予正转运行信号同时将正转速度限制在0HZ。
进料和退料：由变频器控制放卷电机工作在速度模式下，外部给予正转运行信号和反转运行信号。
卷绕：收卷由一台南宫NG28EN600型变频器采用速度控制，顺利获得脚踏开关启动正反转运行；放卷机正常工作在转矩工作模式，给予反向转矩，用于张紧材料，并保持足够的力矩。收卷变频器和开卷变频器要求能给予单动，联动控制，并且每台单动控制均运行在速度模式下。
变频器部分参数设置
应用优势
设备同步控制精度高，满足收放卷应用要求；
采用闭环矢量控制，保证系统快速响应；
低频大力矩输出，实现无冲击启停；
稳速精度高，确保设备平稳运行。
